Integralność oprogramowania embedded – jak chronić firmware i know-how w systemach wbudowanych

Dlaczego integralność oprogramowania embedded jest tak ważna?

Systemy embedded stały się podstawą nowoczesnych technologii — od automatyki przemysłowej po urządzenia medyczne, automotive i IoT.
Wraz z rosnącą łącznością (sieci publiczne, chmura, edge) rośnie też liczba zagrożeń: manipulacje firmware, nieautoryzowane aktualizacje, ataki na bootloader, a nawet kradzież algorytmów.

Każda, nawet niewielka zmiana kodu, może prowadzić do:

• utraty bezpieczeństwa urządzenia,
• zatrzymania produkcji,
• przejęcia kontroli,
• kradzieży własności intelektualnej,
• naruszenia wymogów regulacyjnych (CRA, NIS2).

Dlatego integralność oprogramowania to fundament zaufania — decyduje o tym, czy system można uznać za bezpieczny i autentyczny.

Czym jest ochrona integralności

Ochrona integralności polega na zastosowaniu procedur kryptograficznych i sprzętowych, które zapewniają, że:

• kod nie został zmodyfikowany,
• urządzenie uruchamia tylko zaufane oprogramowanie,
• wszystkie naruszenia są wykrywalne,
• a w razie problemu system przechodzi w bezpieczny tryb.

W praktyce wykorzystuje się:

• podpisy cyfrowe,
• szyfrowanie,
• uwierzytelnianie komponentów,
• weryfikację łańcucha certyfikatów.

Integralność firmware stanowi jeden z filarów cyberodporności — obok poufności i autentyczności.

Ochrona przed kopiowaniem a ochrona know-how

Ochrona przed kopiowaniem (copy protection) i ochrona know-how (IP protection) są ze sobą ściśle powiązane.
Jeśli ktoś może zmodyfikować firmware, może też odczytać jego zawartość i poznać logikę działania.

Dlatego współczesne urządzenia wykorzystują:

• szyfrowanie danych i kodu,
• bezpieczne elementy sprzętowe (TPM, CmDongle),
• podpisy cyfrowe,
• mechanizmy sprawdzające integralność podczas uruchamiania (Secure Boot).

Takie podejście łączy ochronę własności intelektualnej z bezpieczeństwem funkcjonalnym.

TPM to specjalny mikroukład zintegrowany z urządzeniem, który zwiększa bezpieczeństwo poprzez bezpieczne przechowywanie kluczy kryptograficznych, certyfikatów i haseł

CmDongle - potocznie określany jako "klucz sprzętowy". Jest to karta mikroprocesorowa (np. w postaci niewielkiego pendriva), wyposażona w procesor kryptograficzny, który m.in. wykonuje operacje szyfrowania i deszyfrowania, podłączana do komputera, serwera bądź urządzenia IoT / embedded (np. poprzez port USB). Używane do szyfrowania klucze są w nim trwale zapisane. Różne rodzaje CmDongle można znaleźć np. tutaj: https://www.wibu.com/pl/produkty/bezpieczne-repozytoria-licencji/codemeter-dongle.html

Jakie ataki zagrażają integralności systemów embedded

1. Podróbki urządzeń (fake devices) – kopie wyglądające jak oryginały, lecz z nieautoryzowanym firmware.
2. Podmiana firmware na karcie pamięci – atakujący wgrywa własny kod.
3. Manipulacja nośnikiem danych – edycja i ponowne włożenie pamięci flash lub SD.
4. Ataki przez interfejsy komunikacyjne – UART, USB, Ethernet.
5. Analiza działania urządzenia – w poszukiwaniu luk lub sposobów obejścia licencji.

Wszystkie te ataki mają wspólny cel: zmienić lub zastąpić kod działający w urządzeniu.

Jak zbudować łańcuch zaufania w systemie embedded

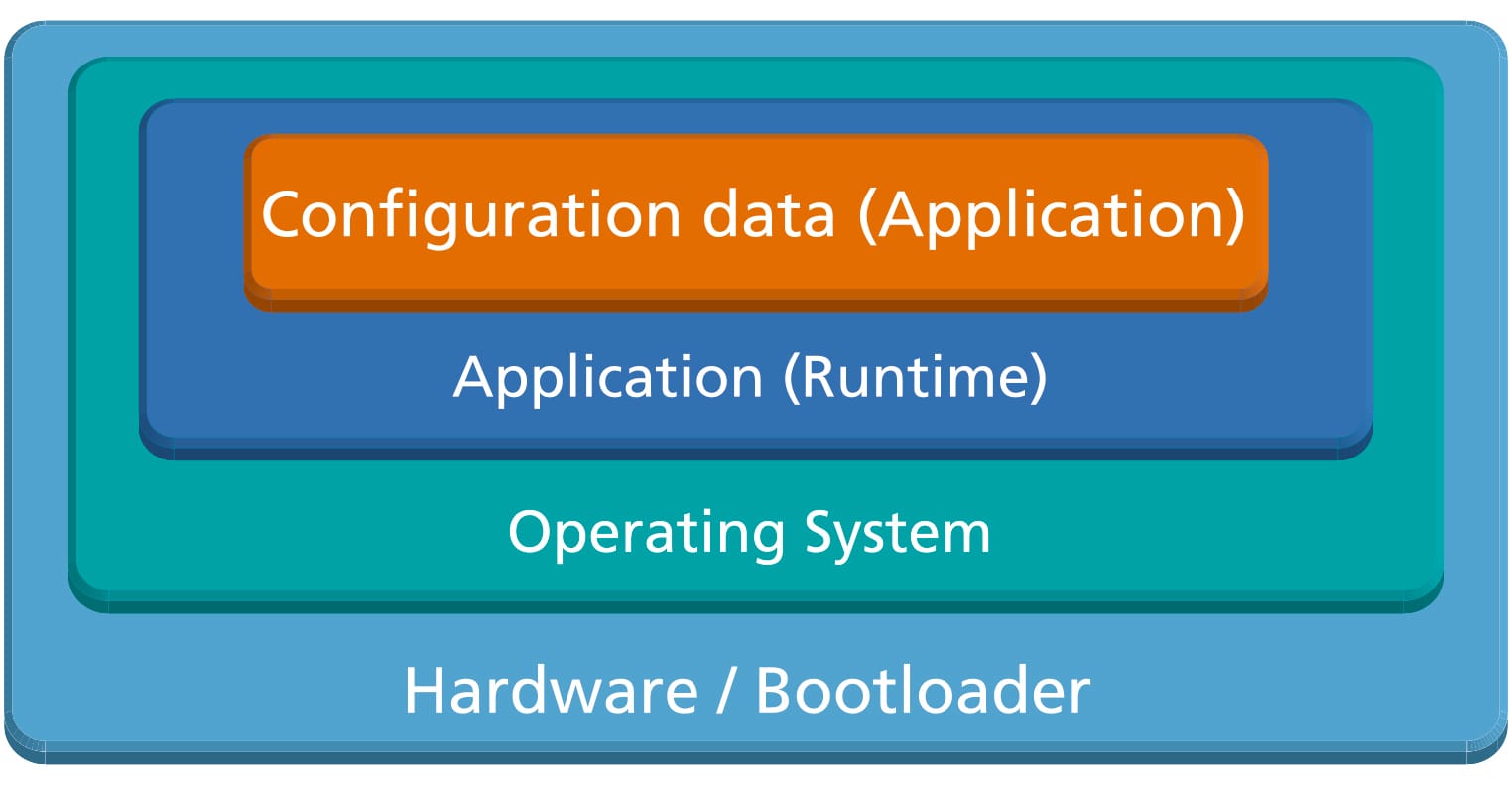

Typowy system wbudowany działa warstwowo:

1. Warstwa sprzętowa / bootloader – najwyższy poziom zaufania.
2. System operacyjny – uruchamiany po weryfikacji bootloadera.
3. Aplikacja – startuje dopiero po potwierdzeniu integralności systemu.
4. Dane konfiguracyjne – muszą być sprawdzone przed użyciem.

Każda warstwa potwierdza autentyczność poprzedniej, tworząc łańcuch zaufania (chain of trust).

Jak wdrożyć ochronę integralności w praktyce

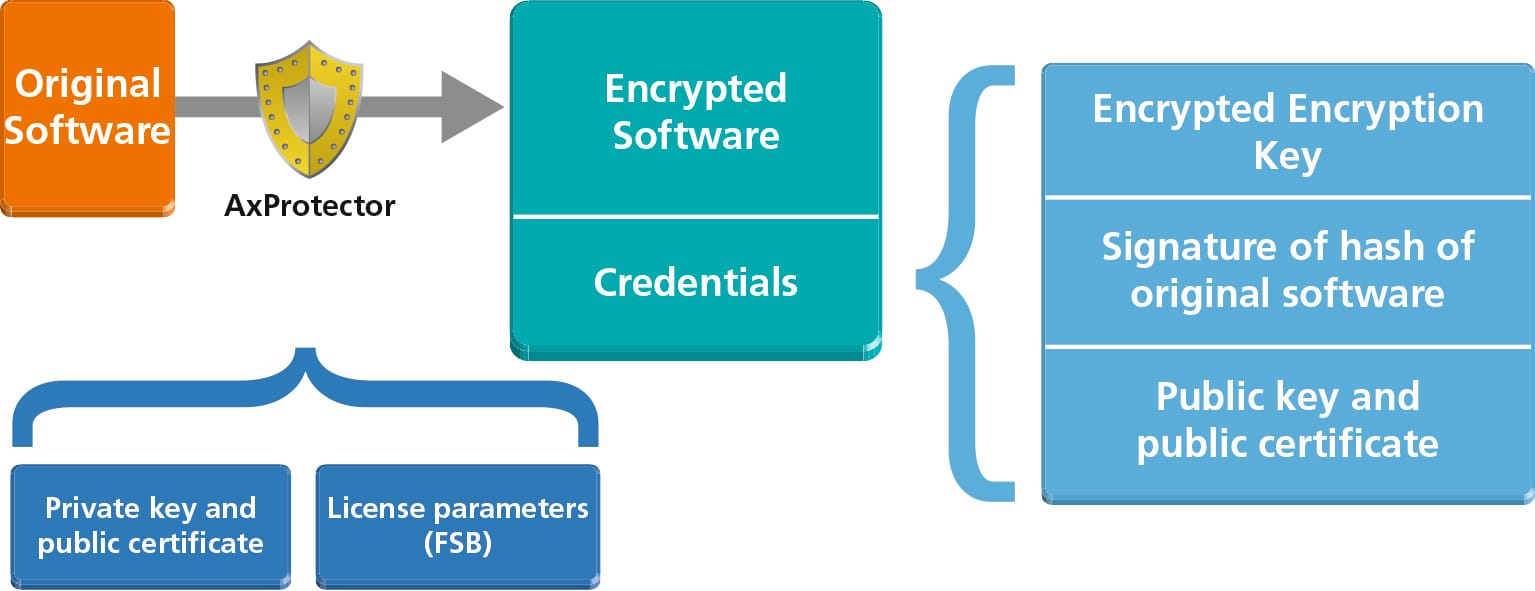

1. Podpisanie i szyfrowanie kodu (AxProtector)

Na tym etapie wykonywane są następujące czynności:

• wygenerowanie skrótu (hash) z kodu binarnego oprogramowania,
• podpisanie go kluczem prywatnym producenta,
• zaszyfrowanie pliku binarnego,
• dołączenie certyfikatu z kluczem publicznym.

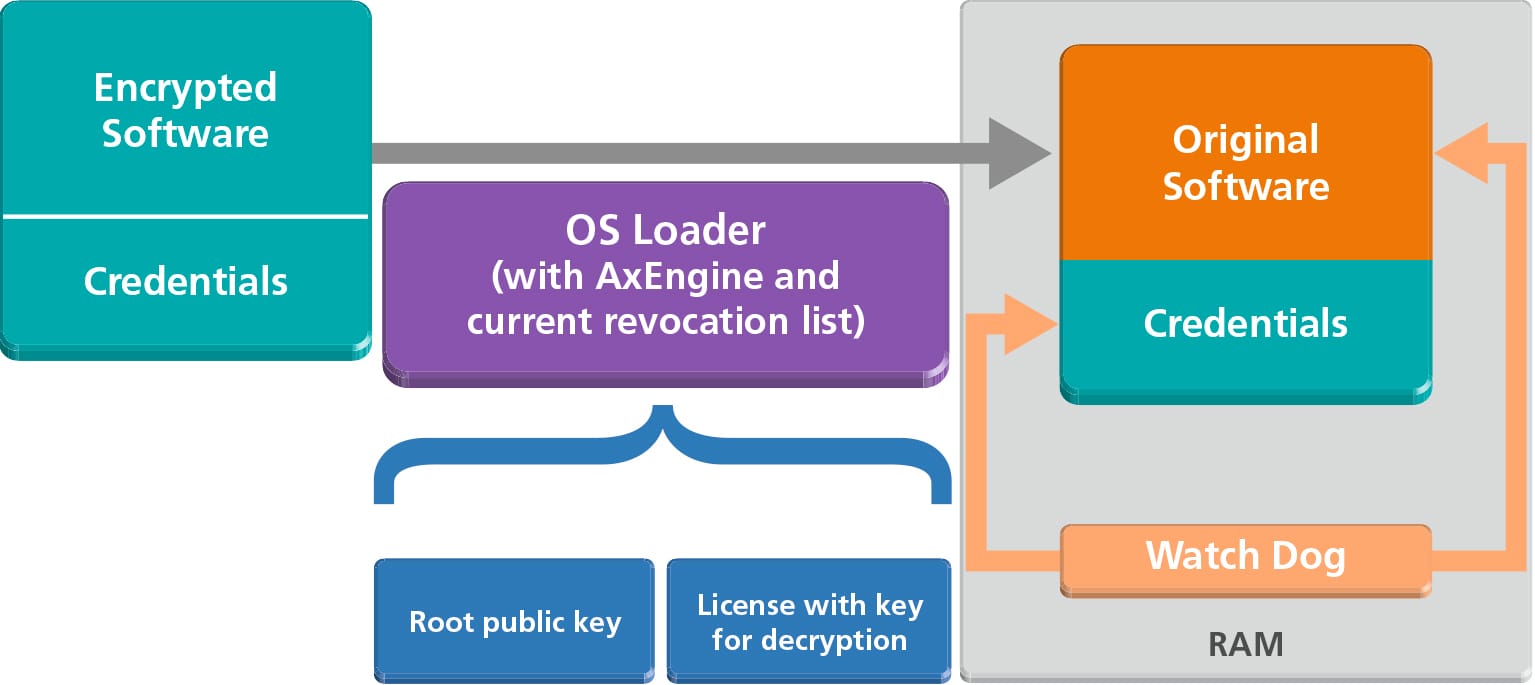

2. Weryfikacja przy uruchamianiu (AxEngine)

W momencie uruchomienia oprogramowania na urządzeniu odbywa się:

• sprawdzenie licencji i certyfikatu,
• weryfikacja podpisu i łańcucha certyfikatów,
• odszyfrowanie i uruchomienie kodu,
• porównanie hash z podpisem,
• test daty ważności i listy CRL.

Dzięki temu urządzenie uruchomi tylko autentyczny, niezmodyfikowany kod.

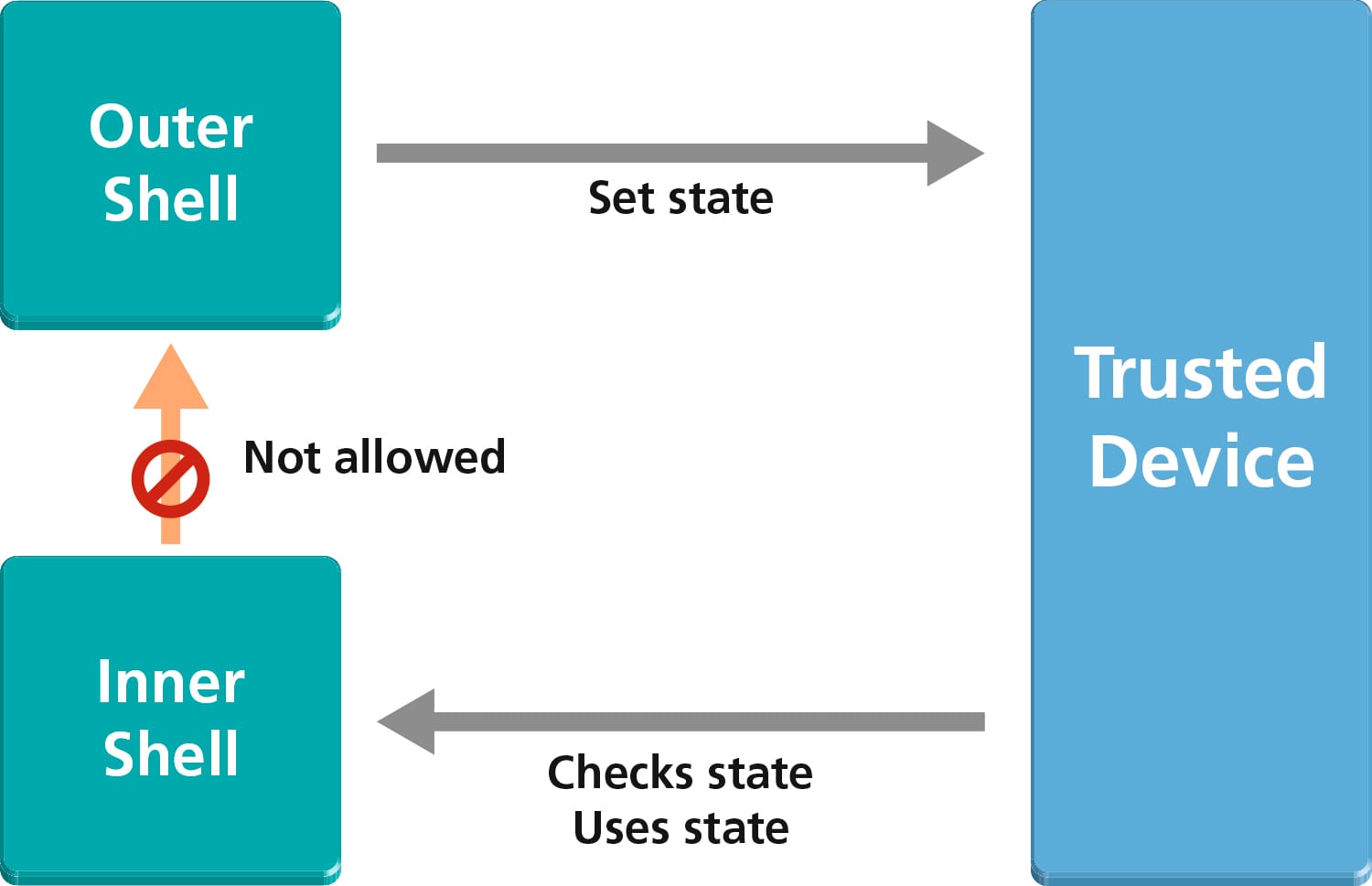

Backward Check – weryfikacja wsteczna

Backward Check to mechanizm, który potwierdza, że poprzedni etap uruchamiania (np. bootloader) został wykonany prawidłowo.
To szczególnie ważne, gdy aplikacja nie ma pełnego dostępu do danych z niższych warstw.

Do weryfikacji używa się:

• TPM (Trusted Platform Module),
• CmDongle lub innego bezpiecznego elementu sprzętowego.

Trusted Device przechowuje pomiary (hash) bootloadera i decyduje, czy można kontynuować uruchamianie.
Jeśli bootloader został zmodyfikowany — system nie wystartuje.

Pre-Boot Loader – pierwszy krok zaufania

To najmniejszy, najbardziej krytyczny fragment kodu, który:

• weryfikuje integralność właściwego bootloadera,
• aktywuje silnik bezpieczeństwa sprzętowego,
• inicjuje łańcuch zaufania.

Pre-Boot Loader tworzony jest jednorazowo, umieszczany w pamięci ROM lub eFUSE i nie podlega aktualizacji.
Zawiera klucze, których nie można odczytać z zewnątrz.
Jeśli ten element zostanie naruszony – cały system przestaje być zaufany.

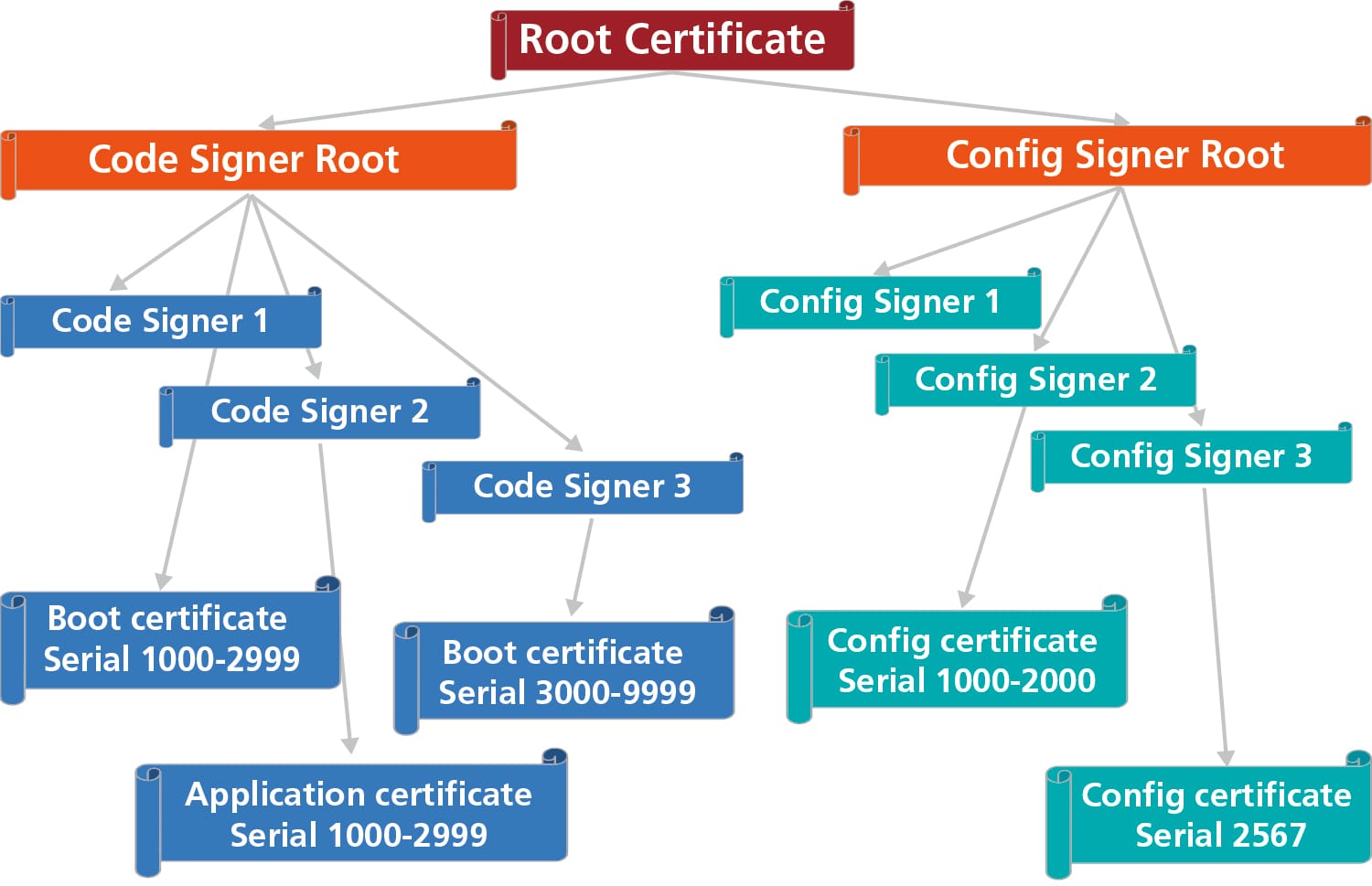

Łańcuch certyfikatów – kryptograficzny fundament zaufania

Certyfikaty tworzą hierarchię:

1. Root Certificate – przechowywany offline lub w TPM.
2. Code Signing Root – generuje certyfikaty niższego poziomu.
3. Boot Signing Certificate – podpisuje bootloader.
4. Code Signing Certificate – podpisuje firmware i aplikacje.
5. Config Signing Certificate – podpisuje dane konfiguracyjne.
6. CRL (Certificate Revocation List) – pozwala unieważniać certyfikaty.

Klucze prywatne nigdy nie opuszczają bezpiecznego sprzętu (TPM, HSM, CmDongle), a certyfikaty publiczne mogą być dołączone do firmware’u.

CodeMeter – kompleksowa platforma ochrony integralności

Opisane podejście wsperane jest przez technologię CodeMeter firmy Wibu-Systems. Jej zaletą jest to, że integruje:

• szyfrowanie kodu aplikacji,
• podpis cyfrowy i zarządzanie certyfikatami,
• bezpieczne przechowywanie kluczy (dongle, TPM),
• weryfikację hash i podpisów w czasie uruchamiania,
• integrację z systemami embedded i PLC.

Obsługiwane platformy to m.in.:

• Windows, Linux, macOS,
• Windows Embedded, Real-Time Linux,
• QNX, VxWorks, CODESYS,
• sterowniki PLC i układy FPGA.

Dzięki temu jest to rozwiązanie, które pozwala całościowo zabezpieczyć firmware i know-how bez wpływu na wydajność systemu.

FAQ – najczęstsze pytania

Czy integralność oprogramowania można wdrożyć w każdym urządzeniu?
Tak. Mechanizmy weryfikacji (TPM, CodeMeter, podpisy cyfrowe) można zintegrować nawet z mikrokontrolerami o ograniczonych zasobach.

Czy CodeMeter działa z Secure Boot?
Tak. CodeMeter rozszerza proces Secure Boot o szyfrowanie, licencjonowanie i kontrolę uruchamiania aplikacji użytkownika.

Czy łańcuch certyfikatów można aktualizować?
Tak, ale tylko z zachowaniem pełnego łańcucha zaufania – z podpisem wyższej instancji i weryfikacją CRL.

Podsumowanie

Integralność oprogramowania embedded to klucz do zaufania w świecie Przemysłu 4.0.
Bez niej niemożliwe jest zapewnienie bezpieczeństwa działania urządzeń ani ochrona know-how producenta.

Podpisy cyfrowe, szyfrowanie, TPM, CodeMeter i łańcuch certyfikatów tworzą spójny ekosystem, który gwarantuje, że urządzenie uruchamia tylko autentyczny, nienaruszony kod – niezależnie od środowiska, w którym działa.

*Niniejszy artykuł powstał na podstawie White Paper "Software Integrity Protection", dostępny na stronie: https://www.wibu.com/pl/integrity-protection-for-embedded-systems.html *
